示波器，这一电子工程中的关键工具，在设计和研发过程中发挥着不可或缺的作用。通过深入掌握其使用技巧和测量方法，工程师们能够更从容地应对各类挑战，进而提升自身的工作效能和专业水准。本文旨在概述示波器的基础知识，并探讨如何运用示波器进行精确的测量。

1. 示波器探头

示波器探头是示波器的重要组成部分，其类型多样，包括高阻抗无源探头、低电容探头、单端有源探头、差分有源探头以及高电压和电流探头等。在实际应用中，无源探头因其简单性和易用性而受到广泛使用。然而，当实际测量信号超出示波器的输入阈值时，就需要使用带有衰减器的探头，例如常见的10X探头，它可以将输入信号衰减10倍，从而确保测量的准确性和安全性。
Digilent的460-004示波器探头提供了1X和100X两种选择，其独特之处在于内置了一个开关，允许用户在不同衰减比例间灵活切换。然而，这种1X/10X探头也存在一定的风险，即用户可能无意间将探头置于1X位置而非预期的10X位置，这可能导致测量结果与预期不符，进而影响定性和定量分析的准确性。此外，示波器的输入端口通常为50Ω或1MΩ，其中50Ω端口常与匹配的同轴电缆一同使用，以便与带50Ω电流源的电路元件相连结。

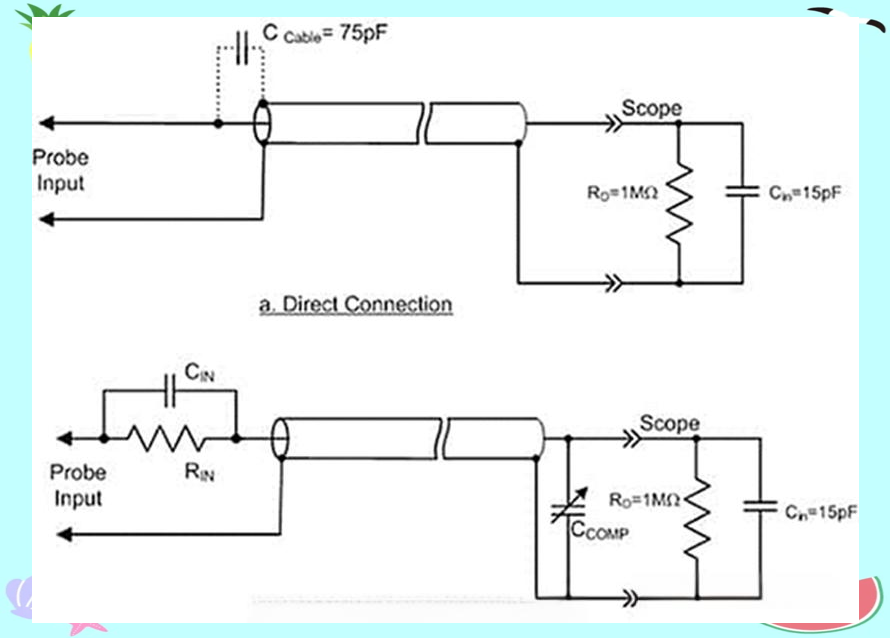

在使用1MΩ输入端接连接电路时，由于源阻抗的增加，需要注意一些细节。这种连接可以通过多种途径达成，例如直接利用电缆或X1探头，又或是选用高阻抗探头来进行连接。接下来，我们将探讨DigiKey示波器探头的相关内容。

2. 探头连接步骤

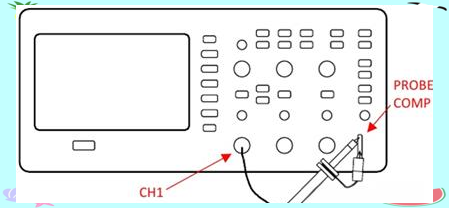

将示波器探头的开关设置为1X位置，随后将探头与示波器上的通道1相连结。在进行连接时，需确保探头连接器中的槽与CH 1 BNC上的键保持精准对齐，然后用力推动以实现连接，并顺时针向右扭转以锁定探头位置。最后，将探头的尖端与参考导线一同连接到probe COMP连接器上。

3.高阻抗探头的低频率补偿方法

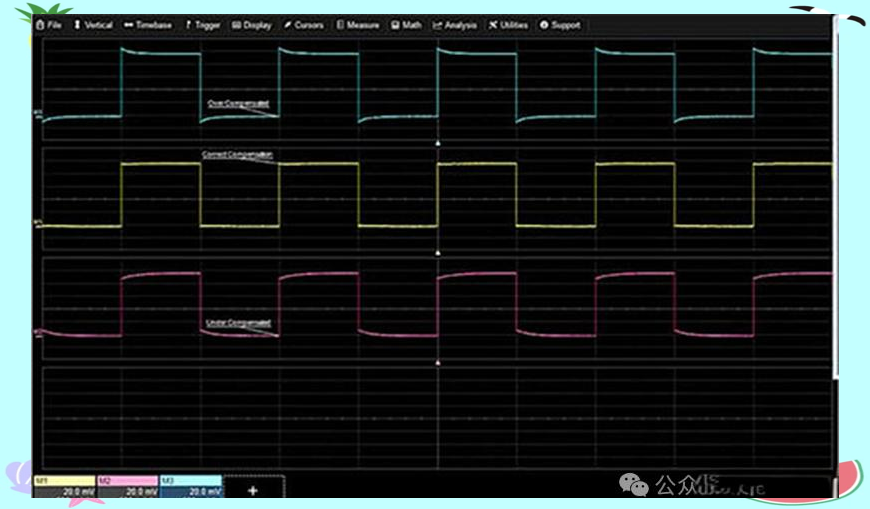

高阻抗探头需通过低频率补偿与连接的通道相适配。为此，示波器会提供低频率方波，通常为1kHz，即CAL输出。使用此功能时，需先将探头接至指定通道，再将探头尖端连至CAL输出端。触发示波器后，在屏幕上观察选定通道的轨迹。接着，利用调节工具调整探头连接器盒中的补偿，直至方波轨迹呈现方角，如屏幕中央所示。

每当将高阻抗探头连接至不同通道时，均需进行补偿，特别是在进行关键测量之前。此外，某些高阻抗探头还提供了高频补偿调节功能，但通常无需进行此类调节。具体的补偿步骤和调节方法可参考探头手册。

最后，掌握示波器的使用对工程师而言至关重要。通过示波器，工程师能更深入地理解电路工作原理，提升故障排查效率，并优化电路性能。同时，示波器的自动测量功能可显著节省工程师的时间和精力，使他们能更专注于解决实际问题。因此，学会使用示波器是工程师的必备技能之一。
