在新能源汽车动力系统集成化发展的背景下，电源管理模块（PDM）作为连接高压电池与车载电气系统的核心组件，其设计架构与技术实现直接影响整车能效与安全性。
本次针对日产第二代 LEAF 车型 PDM 的拆解分析，将从硬件拓扑、功能分区及散热设计等维度，深度解析其在 400V 高压系统中的电力转换逻辑与工程实践挑战。
PDM整体结构与功能概述

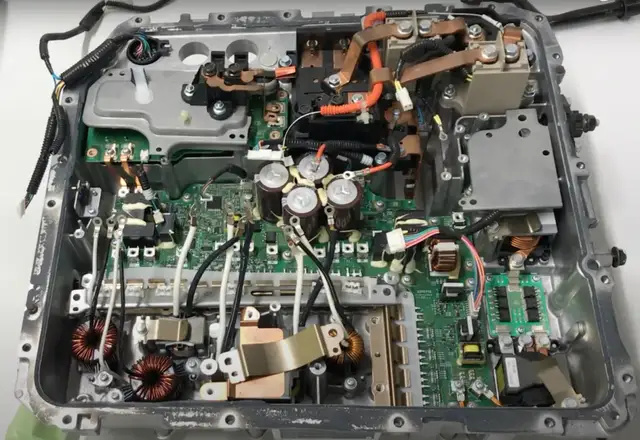

PDM（电源分配模块）是日产 LEAF 车型的关键电力管理组件，整体结构如下：
该PDM主要由三部分构成：
第一，直流隔离转换器：连接主动力电池与 12V 辅助电池，实现电压转换与电气隔离；
第二，DC-DC 转换器：为 12V 辅助电池供电，确保车载低压系统稳定运行；

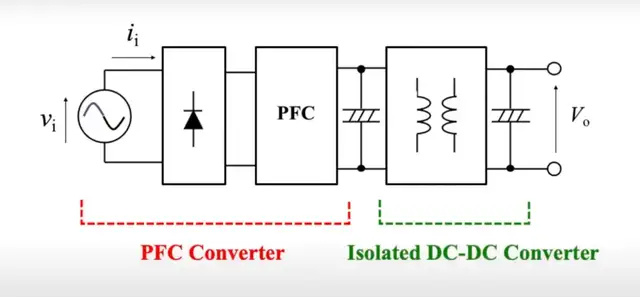

第三，车载充电器（Onboard Charger）：包含 PFC（功率因数校正）转换器与隔离式 DC-DC 模块，分别对应汽车侧与电网侧的电力转换。
PDM 设计紧凑，安装于逆变器上方，便于集成至动力总成系统。其薄型结构适配车载空间限制，同时需兼顾散热设计以应对高功率运行时的发热问题。

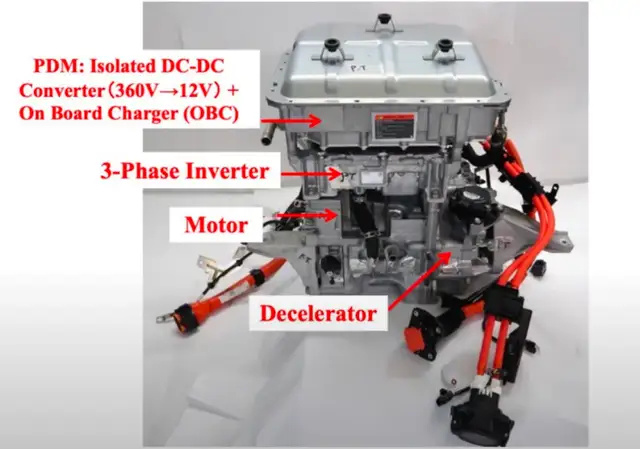

动力总成系统架构
日产LEAF 的动力传动系统呈分层布局：
上层：PDM 模块，包含控制器板与 PFC 转换器等组件；
中层：三相逆变器，负责驱动电机；
下层：电机与变速箱，实现动力输出。
PDM 安装于逆变器上方，与三相逆变器、电机形成 “电源 - 控制 - 驱动” 垂直集成结构，缩小了整体体积和高压线缆长度，降低了电磁干扰（EMI）风险。

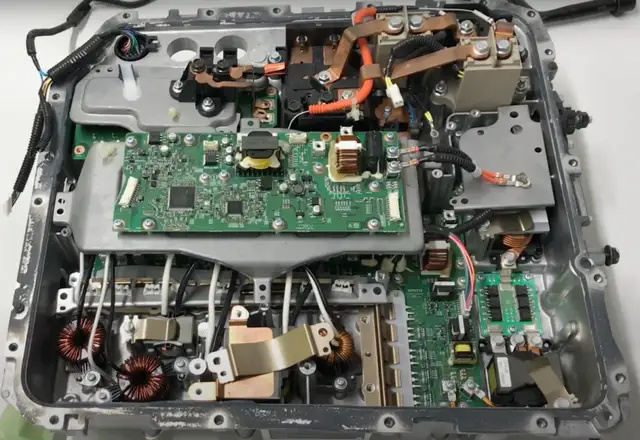

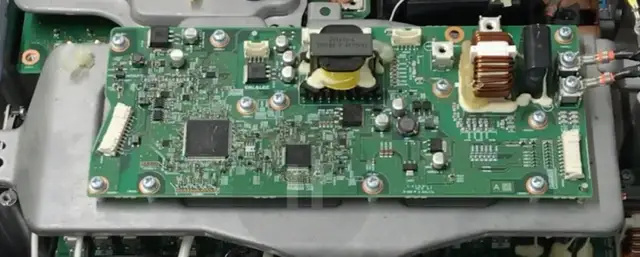

下图是这是 PDM 控制器板和 PFC 转换器（此处应为 PFC 转换器），其电压约为 400 伏，而 Azure GCC 转换器用于车载充电区域。
核心组件细节解析
（一）PFC 转换器部分

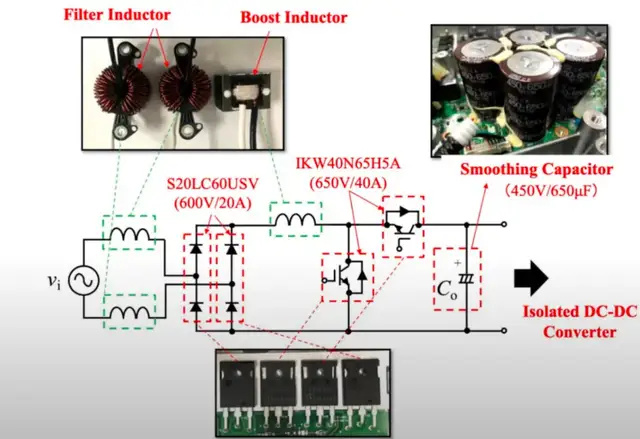

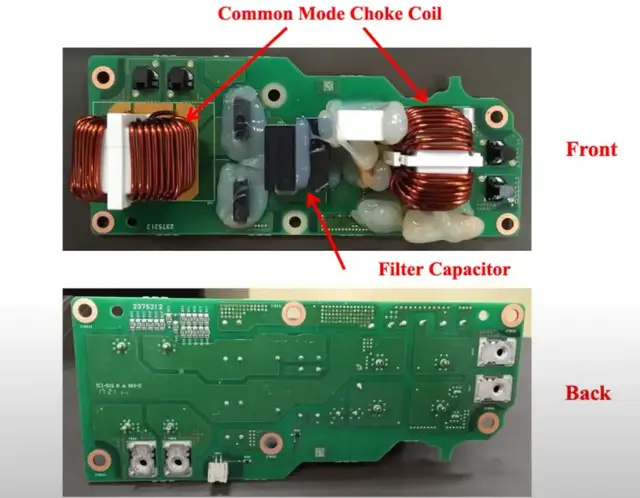

输入侧：配置滤波元件，抑制电网干扰；硅元件工作时产生热量，需通过散热结构导出。电感与二极管桥组成升压电路，提升功率因数并稳定直流母线电压。
输出侧：连接高频变压器，通过隔离设计确保安全；次级侧配置扼流线圈与二极管桥，实现电压转换与整流。
（二）DC-DC 转换器部分

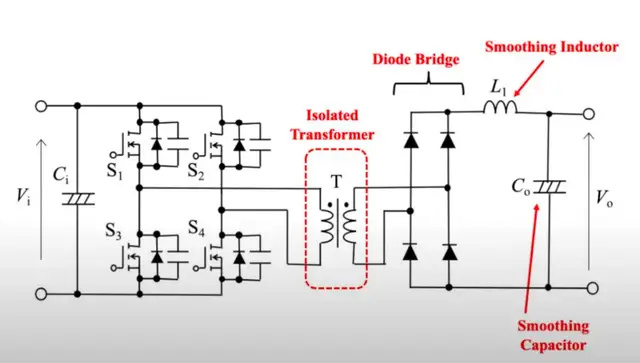

隔离设计：采用移相 PWM（脉宽调制）技术，通过高频变压器隔离电池侧与电网侧，耐压等级达 350V 以上。
变压器与电感的损耗是发热重点，需优化磁芯材料与散热结构。
电路拓扑：初级侧 IGBT 与升压电感组成 Boost 电路，次级侧多二极管并联输出，提升电流承载能力。输出端配置滤波电容与电感，确保电压平稳。
（三）散热与结构挑战
PDM 运行时，PFC 转换器、变压器及电感等元件因功率损耗产生高温，尤其是外侧区域温度极高，可能影响周边元件寿命。当前散热方案采用金属基板与隔离材料结合的方式，但高温区域的热管理仍需优化，以应对长期高负荷运行场景。
总结与关键问题
本次拆解显示，日产LEAF PDM 通过高度集成化设计实现了电力分配与转换功能，但其散热设计面临挑战。高温区域的热扩散问题可能影响系统可靠性，后续优化需聚焦于散热结构改良与元件损耗控制。此外，隔离变压器与电感的损耗优化仍是提升效率的关键方向。
